杭州钣金加工中图纸展开与下料优化要点（从设

在展开与下料阶段多花一小时，往往胜过机加工现场返工一整天。本文谈杭州钣金加工中的图纸展开与下料优化，从设计图到排版给出可落地的四个环节要点。

一、展开尺寸靠折弯扣除量的数据积累

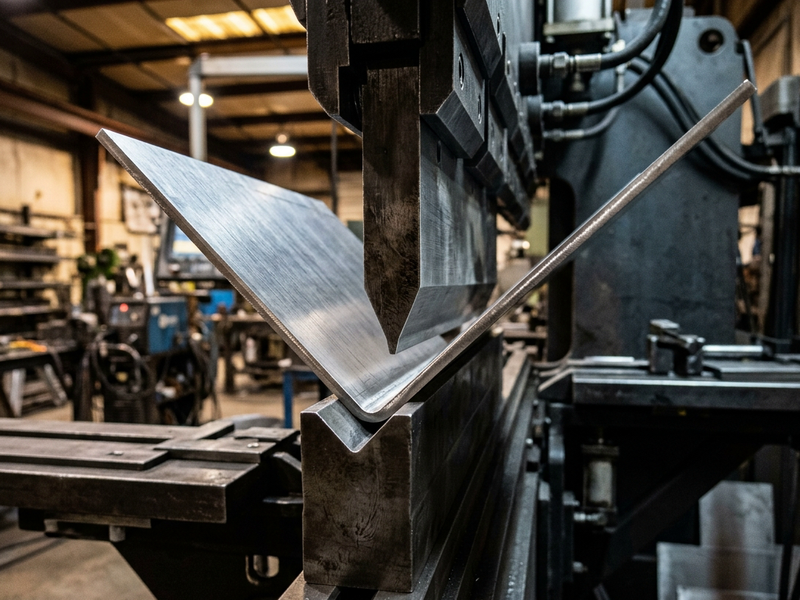

钣金产品的展开长度，等于各条直边长度之和，再叠加折弯处的修正量。修正量通常按中性层系数推算，取值多在零点三至零点五之间，随折弯内圆角与板厚的比值变化。麻烦之处在于这个系数并不固定，换一批冷轧板、换一种镀锌板，或者折弯机换一副V形下模，回弹和材料流动都会不同。稳妥的做法是每遇到新材料、新模具，先试切一件，实测展开尺寸、包角和内圆角，把扣除量回填进本厂参数库，之后同样材质同样厚度的零件直接调用，避免每位编程员各按各的经验取值。
二、设计端把合规性提前锁住
不少返工在图纸阶段就能避免。孔心到折弯线的距离建议留出三到四倍板厚，压铆螺母和拉铆件的孔位还要再放宽一些，否则成型后孔被拉伸，螺柱对不上。折边与缺口的末端钻止裂孔，折弯时裂口不会继续延伸。箱体类零件的四个角，要事先与工厂约定处理方式，共边留缝、留焊缝还是包角点焊，三种方案对应的展开尺寸和后续工时差别明显，图纸上含糊一句，交付时就容易拼不上。折弯刀痕与切割纹路朝哪一侧，也应在图纸上标明外观面，统一留在非外观侧。
杭州钣金加工的现场经验还提示一点：展开基准要服从装配基准。先定整机的安装面与关键孔位，再反推每个零件的外形和孔距，装配关系先立住，展开才有正确的方向。
三、套料排版是一笔材料账
同批订单，不同的排版方式，板材利用率能差出十个百分点，而材料费在钣金件报价里通常占大头。几个见效比较快的做法：同材质同厚度的零件跨产品合并套料，一张板切完再分件；小件采用共边切割，省掉多余切缝和引刀时间；引弧点与穿孔点安排在随后会被折掉或裁掉的部位，外观面不留痕迹；薄板零件之间预留热胀间隙，防止切割受热翘起顶到割嘴。夹钳区与留边宽度在排版前二次确认，切剩的余料仍有机会进入下一次套料。利润往往就是从排版里抠出来的。
四、工艺选型反过来影响展开

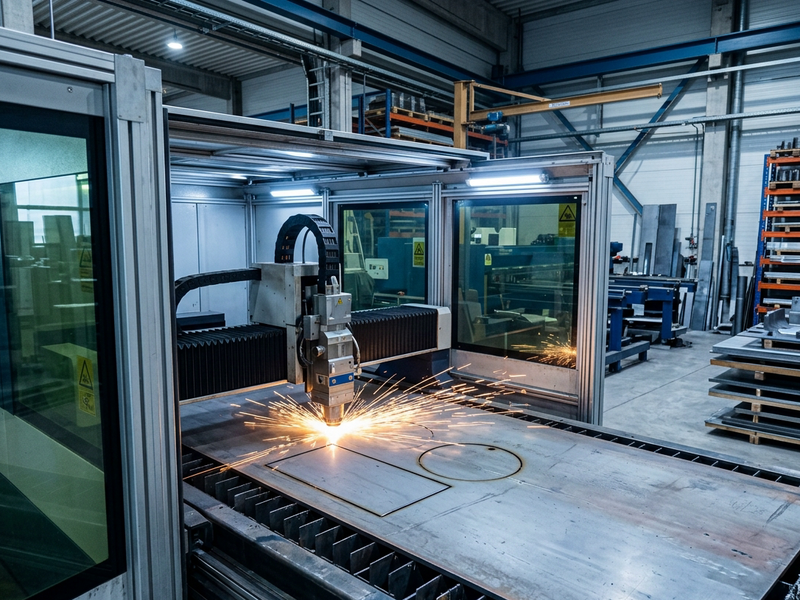

激光切割机擅长轮廓少、曲线多的壳体件，一次成型且切换灵活；数控冲床适合密集网孔门板、百叶窗和凸起成型，一次装夹可完成多道工序。一张图纸上的特征常常要拆到两类设备上，展开图就要按首道之后的状态拆分复核，否则切割与折弯之间孔位错位，批量作废。需要反复折弯的零件还要检查刀座干涉与冲模碰撞，这两点决定装夹次数与程序版本数量。直边较长的板件，落料走剪板机更经济，剪切后的直边用于折弯定位也更稳定。

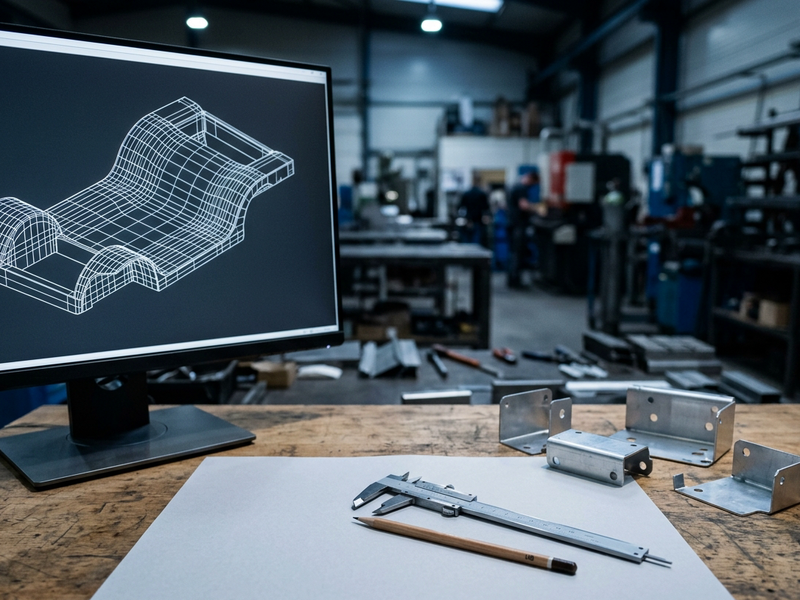

一套成熟的交付物，通常是三维模型先行，展开图随后，经切割与折弯两道工艺排版确认后，和套料方案、检验记录一起归档留存。

结语
对打样和小批量订单，建议随图纸附上三维模型、板厚公差区间和表面处理要求，并注明外观面与装配关系，请工厂反馈可制造性评估，再锁定版本排产，展开与下料的返工成本可以压到很低的水平。杭州福塔机械自二000年成立以来一直从事机箱机柜、仪表壳体、配电箱柜、五金冲压件与非标钣金件的研发与加工，设有钣金部、冲压部与模具部，配备激光切割机、数控冲床与加工设备，在图纸展开与下料优化上有较多现场积累，愿与同行和客户多交流。
